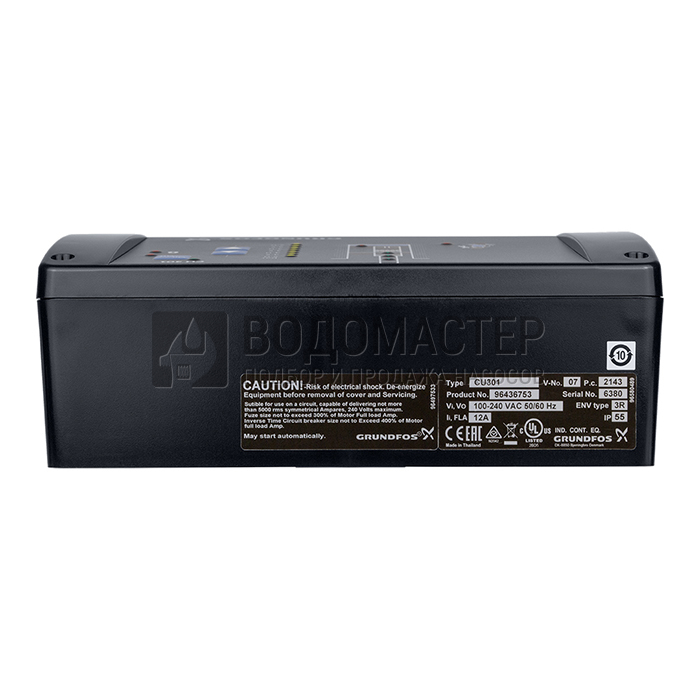

Блок управления CU 301 Grundfos для насосов SQE

Технические характеристики
Мощность насоса ном., кВт 1.85
Входное напряжение 1х230 В
Рабочий ток на 1 насос, А до 12.5 А
Доставка по Москве: завтра и позже, 300
Доставка по МО: завтра и позже, от 400
Отправка в регионы РФ: от 2-х дней, от 350
Самовывоз: завтра и позже, бесплатно
Необходимые принадлежности
Описание
Характеристики
Доставка и оплата

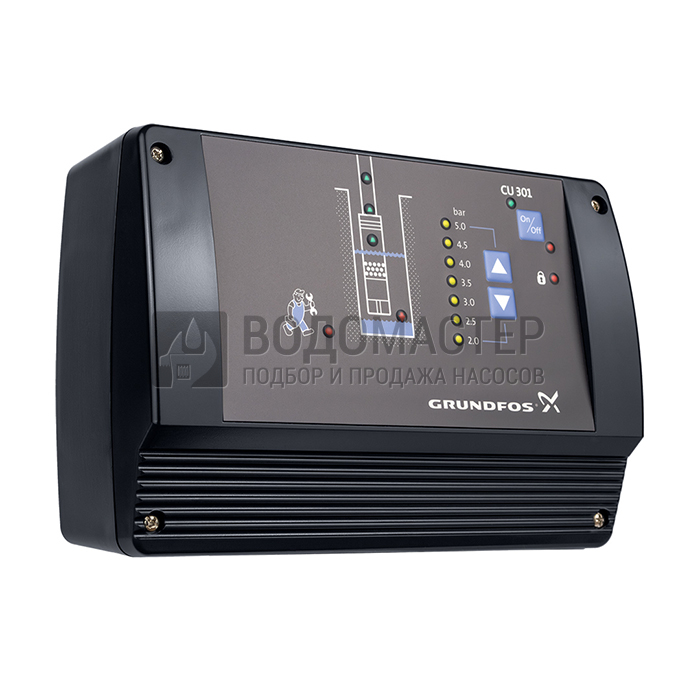

Блок управления CU 301 спроектирован специально для скважинных насосов Grundfos SQE.

Использование CU 301 позволяет:

  • Обеспечить постоянное давление при переменном водопотреблении.
  • Настроить требуемое значение давления в системе.
  • Контролировать основные параметры работы насоса и выводить индикацию на панель.

Электродвигатели MSE 3, которыми оснащены насосы SQE, позволяют регулировать частоту вращения в пределах 65-100% своего диапазона. Этим обеспечивается возможность выбора любой рабочей точки (расход-давление) в пределах этого рабочего диапазона.

К стандартному насосу SQ подключить блок CU 301 нельзя!

Именно блок CU 301 позволяет постоянно регулировать скорость вращения насоса SQE таким образом, чтобы давление в сети всегда оставалось постоянным при переменном расходе.

Для подключения и настройки Grundfos CU 301 не требуется специальных знаний. Минимум настроек и кнопок при безупречной работе всей системы от одного поставщика.

Принцип действия и установка блока Grundfos CU 301:

CU 301 осуществляет обмен сигналами с насосом по кабелю электропитания насоса и не нуждается в дополнительном кабеле.

Для работы блока совместно с насосом требуется применение внешнего датчика давления и гидроаккумулятора (пусть и минимального объема).

Датчик давления регистрирует значения давления и передает этот сигнал в блок CU 301, который сравнивает данные с заданным значением и плавно изменяет частоту вращения насоса. Соединение блока с датчиком желательно производить экранированным кабелем. Однако этого можно избежать, если длину этого кабеля сократить до минимально возможных значений. Блок CU 301 желательно разместить в сухом помещении, рядом с датчиком давления и гидроаккумулятором, установленными на трубопроводе.

Скорость вращения насоса постоянно контролируется и приводится в соответствие с заданным пользователем давлением. Этим также обеспечивается экономия электроэнергии при малых расходах воды, так как насос работает не на полную мощность. Давление, необходимое пользователю, может быть изменено в любой момент (но, конечно, в пределах гидравлических возможностей насоса).

CU 301 подает команду на включение насоса в двух следующих случаях:

  • При падении давления в системе со скоростью более 0,1 бар/с.
    Логично, что скорость падения давления зависит от объема гидроаккумулятора. Например, при использовании бака на 8 литров указанная скорость падения давления достигается при расходе в 0,18 м³/ч. При большем объема гидробака расход должен быть выше.
  • При падении давления в системе на 0,5 бар ниже заданного для поддержания.

При работе насоса частота вращения меняется для обеспечения заданного пользователем давления в пределах ±0,2 бар. Однако при слишком резких изменениях расхода колебания давления могут иметь большую амплитуду.

Выключение насоса происходит после завершения водопотребления. Насос продолжает работать до тех пор, пока давление не будет превышать заданное на 0,5 бар. При этом блок плавно снижает частоту вращения насоса и одновременно регистрирует изменение давления в системе. Если при уменьшении частоты падение давления не фиксируется, то насос отключается.

Диапазон регулирования CU 301 по давлению: от 2 до 5 бар (с шагом 0,5 бар).

Диапазон регулирования по частоте вращения насоса: от 7000-1 до 10700-1.

Контроль и диагностика неисправностей:

Блок CU 301 регистрирует следующие неисправности/ошибки, возникающие при работе насоса:

  • Неисправность датчика давления.
  • Перегрузка.
  • Выход за пределы по напряжению.
  • Перегрев.
  • Отсутствие связи с насосом.
  • Отключение электропитания.
  • Работа всухую.
  • Пониженная производительность.

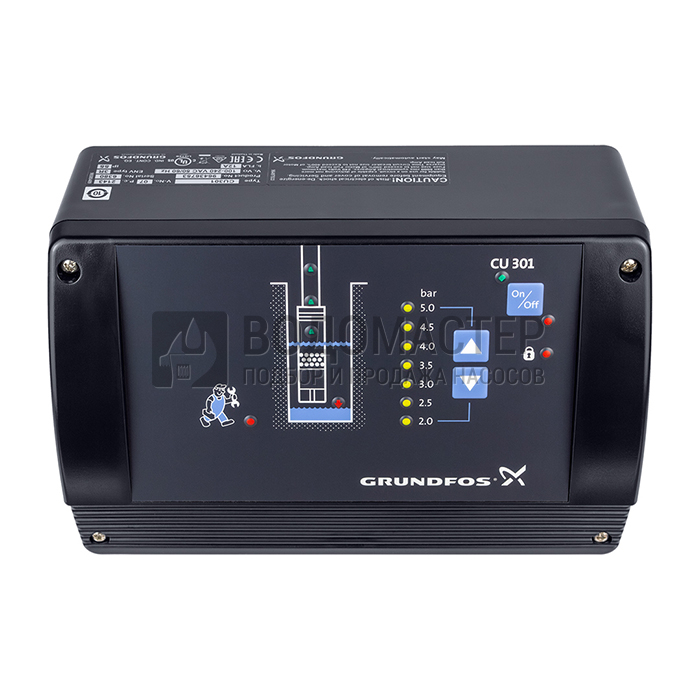

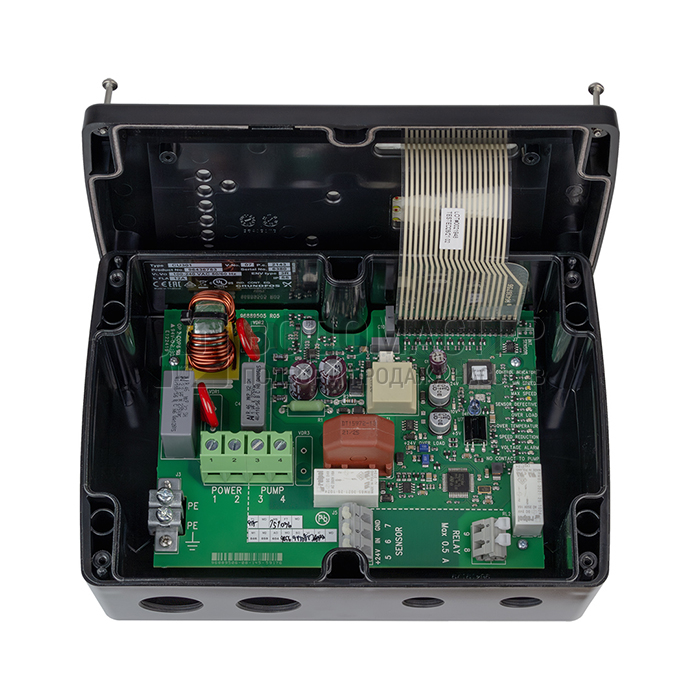

При этом на переднюю панель напрямую выведена только индикация ошибки «сухой ход», остальные же неисправности вызывают загорание красной лампочки аварийного сигнала «Сервис». Но чтобы выяснить конкретную причину неисправности необходимо снять переднюю панель и определить какой конкретно светодиод горит на плате блока питания. Обозначения светодиодов можно узнать из инструкции по монтажу и эксплуатации. В любом случае CU 301 автоматически перезапустит насос через 5 минут (значение настраивается с помощью пульта R100) после возникновения неисправности.

Пульт R100

Использование пульта дистанционного управления R 100 дает дополнительные функциональные возможности блоку CU 301 — возможно задание дополнительных параметров и индикация режимов и характеристик. Например, можно задать иные значение тока, напряжения и диапазона сигнала для датчика давления, узнать частоту вращения насоса, потребляемую мощность, расход электроэнергии, время эксплуатации, число пусков, произвести точную настройку параметров срабатывания защиты от сухого хода и др. При этом устройство можно эксплуатировать и без R100.

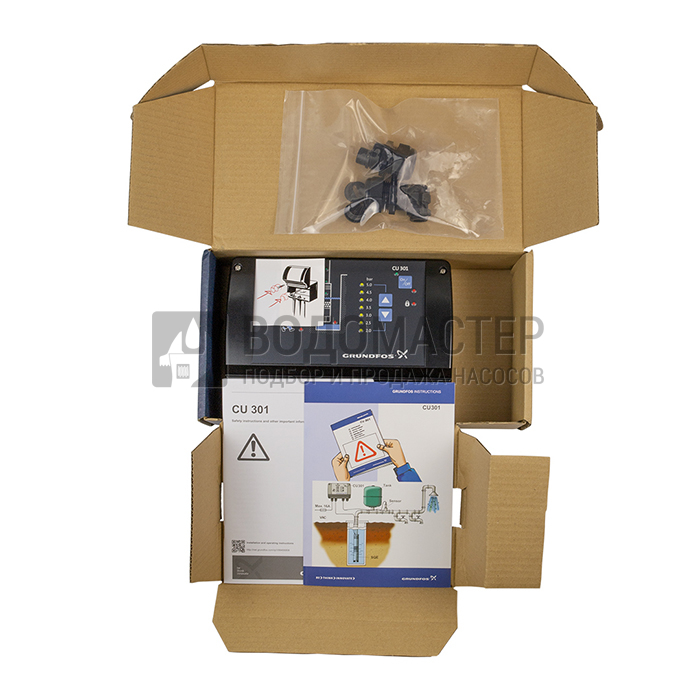

Комплект поставки:

  • Блок управления.
  • Гермовводы для электрических кабелей.
  • Инструкция по монтажу и эксплуатации, гарантийный талон.
Основные
Артикул 96436753
Страна бренда Дания
Гарантия 2 года
ПроизводительGrundfos
Электрические характеристики
Мощность насоса ном., кВт 1.85
Входное напряжение 1х230 В
Колебание напряжения на входе +6/-10 %
Кол-во подключаемых насосов 1
Рабочий ток на 1 насос, А до 12.5 А
Физические данные
Рабочая температура T, C° от -30 до + 45
Длина, мм 232
Ширина, мм 114
Высота, мм 195
Вес, кг 1.35
Другое
Степень защиты IP55
Особенности комплектации кабельные гермовводы в комплекте
Материал корпуса пластик
